用于热对策很重要的电子设备的外壳和底盘
从内部高效散热是平板电视和汽车电子产品的重要设计问题。Fasthermo *系列是高强度、高导热铝合金板材，兼具高导热性和强度，使其可用于日益精密的设备的热设计。
* Fasthermo 是本公司的注册商标。
POP 背板 扩大的 POP 后面板角

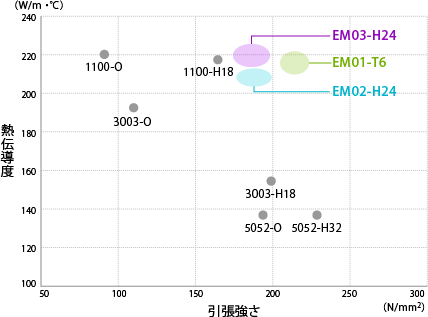

合金回火 |
比重 |
抗拉强度( N |
屈服强度 (N/mm 2 ) |
拉紧（％） |
导热系数（W/m・℃） |
电导率（IACS%） |
|
Fasthermo系列 |
EM01-T6 |
2.7 |
220 |
195 |
15 |
217 |
57 |
EM02-H24 |
2.7 |
200 |
180 |
13 |
210 |
56 |
|
新开发的EM03 |
2.7 |
200 |
180 |
9 |
219-222 |
57.5 至 59 |
|
常规铝材 |
A1100-O |
2.7 |
90后 |
35 |
35 |
222 |
59 |
A1100-H18 |
2.7 |
165 |
150 |
五 |
218 |
57 |
|
A5052-O |
2.7 |
195 |
90后 |
二十五 |
137 |
35 |
|
A5052-H32 |
2.7 |
230 |
195 |
12 |
137 |
35 |
|
其他金属 |
低碳钢 S15C |
7.9 |
420 |
255 |
30 |
52 |
12 |
SUS304（软） |
7.9 |
960 |
760 |
二十五 |
16 |
2个 |
|
镁（铸造） |
1.8 |
265 |
95 |
十 |
70 |
12 |
|
铜（热轧材料） |
8.9 |
233 |
69 |
45 |
390 |
100 |
|
*表中数字为代表值，不作保证。
*特性是代表值，不是保证值。

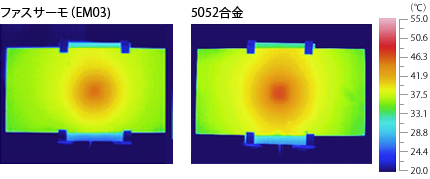

加热40分钟后材料表面的温度分布
使用热扩散性高的Fasthermo时，与5052合金相比，局部温度上升得到抑制。
