KS26铝棒，KS28S铝棒，切削铝合金

上一个：GM55铝卷，GM145铝带下一个：UACJ日本 GM55铝卷

详情介绍

环保易切削铝合金“KS系列”

用于符合RoHS和ELV指令的精密设备和电气设备的部件

添加Pb-Bi的合金（KS21、KS62）作为断屑性优异的易切削合金被使用，但以欧洲RoHS指令*2、ELV指令*1

*1 RoHS 指令：EU 指令限制使用电气和电子设备中包含的特定有害物质
*2 ELV 指令：关于报废车辆回收和处理的欧盟指令

特征

主要成分为Al-Cu或Al-Mg-Si，含铅量小于0.4%，为RoHS和ELV指令的规定值，也可根据应用选择无铅产品。
具有与传统材料 KS21 和 KS62 几乎相同的断屑性和耐腐蚀性。
由于含有低熔点金属的2000系列易切削合金表现出高温脆性（120°C或更高），因此在使用过程中需要避免温度升高，而KS26改善了这种高温脆性。6000 系列易切削合金没有像 2000 系列那样出现快速脆化，但 KS67 和 KS69 在 160°C 或更高温度下有下降趋势。
已证实添加 Sn 的易切削合金在与含酒精的液体接触时会溶解。作为溶解性优异的合金，有KS21L、KS26、KS62L。

合金特性列表

KS2系列

○（优）～×（差）

合金			添加元素	断屑性*1	耐腐蚀*2	耐高温脆化	溶解阻力*3
KS21	常规材料		铅+铋	○	○	△	○
KS21L	在 RoHS 和 ELV 指令规定范围内	铅<0.4%	铅+铋	○	○	△	○
KS26		无铅（Pb≤0.05%）	双	○～△	○	○	○
KS28S		无铅（Pb≤0.05%）	锡+铋	○	○	△	○～△

KS6系列

合金			添加元素	断屑性*1	耐腐蚀*2	耐高温脆化	溶解阻力*3
KS62	常规材料		铅+铋	○	○	○	○
KS67	常规材料		锡+铅	○	○	△	×
KS62L	在 RoHS 和 ELV 指令规定范围内	铅<0.4%	铅+铋	○	○	○	○
KS69S	在 RoHS 和 ELV 指令规定范围内	无铅（Pb≤0.05%）	锡+铋	○～△	○	△	△

*1切屑易断性：切屑形状因切削条件而异。
*2耐腐蚀性：盐雾 200 小时后的最大点蚀深度
*3耐溶解性：与制动液等含酒精液体接触时的溶解性

2000系易切削合金的特性

合金性能和机械性能（回火T8）

合金			添加元素	使用环境限制（耐高温脆化）	机械性能（典型值）
合金			添加元素	使用环境限制（耐高温脆化）	TS [兆帕]	YS [兆帕]	El.[%]	高压
KS21	常规材料		铅+铋	120℃以下	425	355	17	130
KS21L	在 RoHS 和 ELV 指令规定范围内	铅<0.4%	铅+铋	120℃以下	425	325	28	125
KS26		无铅（≤0.05%）	双	-	430	340	二十五	125
KS28S			锡+铋	120℃以下	420	330	23	128

断屑性（回火 T8）

普通易切削合金		开发合金		一般合金
KS21（铅+铋）	KS21L（铅+铋）	KS26 (双)	KS28S (锡+铋)	2017-T4

耐高温脆化（回火T8）

（代表值）符合 JIS Z2242

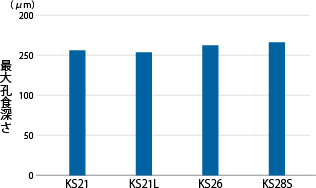

耐腐蚀（T8回火）

盐雾 200 小时后
的最大点腐蚀深度符合 JIS Z2371

6000系易切削合金的特性

合金性能和机械性能（回火T8）

合金			添加元素	使用环境限制	机械性能（典型值）
合金			添加元素	使用环境限制	TS [兆帕]	YS [兆帕]	El.[%]	高压
KS62	常规材料		铅+铋	-	325	305	19	118
KS67	常规材料		锡+铅	避免接触含酒精的液体	305	280	13	105
KS62L	在 RoHS 和 ELV 指令规定范围内	铅<0.4%	铅+铋	-	325	305	17	113
KS69S	在 RoHS 和 ELV 指令规定范围内	无铅（≤0.05%）	锡+铋	避免接触含酒精的液体	345	330	18	119

断屑性（回火 T8）

横切速度：2000rpm，切深：1mm，进给量：0.04mm/rev，无润滑

普通易切削合金		开发合金		一般合金
KS62（铅+铋）	KS67（铅+锡）	KS62L（铅+铋）	KS69S (锡+铋)	6061-T9

耐高温脆化（回火TB）

（代表值）符合 JIS Z2242

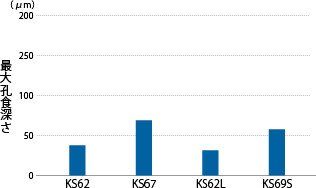

耐腐蚀（回火TB）

盐雾 200 小时后
的最大点腐蚀深度符合 JIS Z2371

东莞市锦华隆电子材料有限公司版权所有
技术支持：东莞网站建设
