无铅易切削铝合金 Eco-machine 合金

用于无铅汽车和电气设备

各种精密切割产品
为了满足无铅汽车和电气设备的需求，我们提供无铅铝合金“Eco Machine Alloy”。铅是典型的为提高铝合金切屑处理性而添加的物质，但近年来，从全球环保的角度出发，发达国家对铅的使用趋于规范。

特征

可加工的CB156
是传统含铅 2011 合金的绝佳替代品。
CB256适用于100℃以上的环境，是2017合金的有效替代品。

切屑控制
CB156 与传统的含铅合金 2011 具有相同的可加工性。
CB256 显示出比 2017 更好的切屑控制。

CB156和CB256的力学性能
与2011年接近。
* 根据使用环境，无铅易切削合金可能不适合，因此请提前咨询我们。

阳极氧化
GT209 具有与 AA6262 相媲美的优良阳极氧化性能。

化学成分

硅

铁

铜

锰

镁

铬

锌

钛

铅

双

锡

阿尔

评论

CB156

0.4
以下

0.7
以下

4.5
至 6.0

-

-

-

0.3
以下

-

-

Bi+Sn =
0.9 至 2.3

巴尔。

无铅，
添加锡

CB256

0.4
以下

0.7
以下

4.5
至 6.0

-

-

-

0.3
以下

-

-

0.6
至 1.8

-

巴尔。

无铅、
无锡

2011年

0.4
以下

0.7
以下

5.0
至 6.0

-

-

-

0.3
以下

-

0.2
至 0.6

0.2
至 0.6

-

巴尔。

添加铅

2017年

0.2
至 0.8

0.7
以下

3.5
至 4.5

0.4
至 1.0

0.4
至 0.8

0.1
以下

0.25
以下

0.15
以下

-

-

-

巴尔。

一般材料

机械性质

切削用铝合金的种类及力学性能

合金系统

材料

铅含量
（质量%）

机械性质

切屑处理

表面处理性

耐腐蚀性能

高温
韧性

抗拉强度(N
/mm2 )

屈服强度
(N/mm2)

伸长率
（%）

2000系列
无铅材料

CB156-T8

-

420

320

15

◎

△

△

○～△

CB256-T8

-

440

330

15

○

△

△

◎

2000系列
常规材料

2011-T8

0.6

440

330

15

◎

△

△

○

2017-T4

-

440

275

20

△

△

△

◎

6000系列
无铅材料

GT209-T6

-

310

270

14

◎

◎

○

○

*◎：非常好 ○：好 △：有点差 ×：差

切屑处理

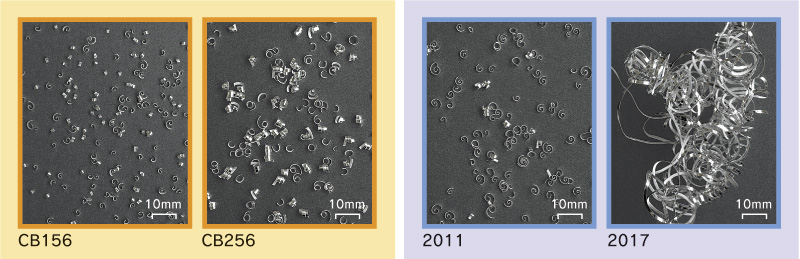

切屑外观

合金系统	材料	铅含量（质量%）	机械性质			切屑处理	表面处理性	耐腐蚀性能	高温韧性
合金系统	材料	铅含量（质量%）	抗拉强度(N /mm2 )	屈服强度 (N/mm2)	伸长率（%）	切屑处理	表面处理性	耐腐蚀性能	高温韧性

2000系列无铅材料	CB156-T8	-	420	320	15	◎	△	△	○～△
2000系列无铅材料	CB256-T8	-	440	330	15	○	△	△	◎
2000系列常规材料	2011-T8	0.6	440	330	15	◎	△	△	○
2000系列常规材料	2017-T4	-	440	275	20	△	△	△	◎
6000系列无铅材料	GT209-T6	-	310	270	14	◎	◎	○	○
